东莞恒温恒湿试验箱制冷系统典型电路

 东莞恒温恒湿试验箱制冷系统典型电路

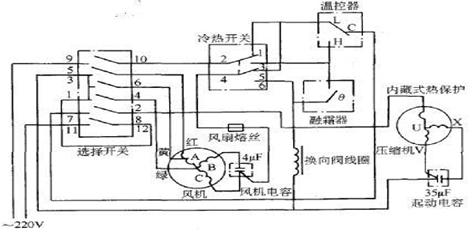

 东莞恒温恒湿试验箱制冷系统电气控制原理图。
风速选择开关选择风扇运转速度，有快、中、慢三档。制冷时，换向阀不得电，东莞恒温恒湿试验箱制冷系统压缩机和风扇电动机工作；制热时，换向阀得电，制冷剂的流向改变，同时东莞恒温恒湿试验箱制冷系统压缩机和风扇电动机也工作，实现制热。东莞恒温恒湿试验箱房间温度由温控器控制。热泵型东莞恒温恒湿试验箱制热运行时，若室外换热器表面温度低于0℃，则融霜温控器转换器，使换向阀失电，东莞恒温恒湿试验箱进行制冷循环，室外换向器(此时变成了冷凝器)升温，完成融霜过程。

东莞恒温恒湿试验箱制冷系统制冷系统
东莞恒温恒湿试验箱制冷系统制冷系统是依靠换向阀的转换来实现的。止回阀的作用是使制冷剂在制冷时，不经过制热毛细管。由于制冷剂流向可以通过电磁四通换向阀转换，因此东莞恒温恒湿试验箱制冷系统可以如冷风型那样制冷，同时也可以制热。
