东莞恒温恒湿修补阀与制冷体系的衔接

文章出处: 责任编辑:网络编辑 发表时间:2015-12-29

东莞正航仪器恒温恒湿图

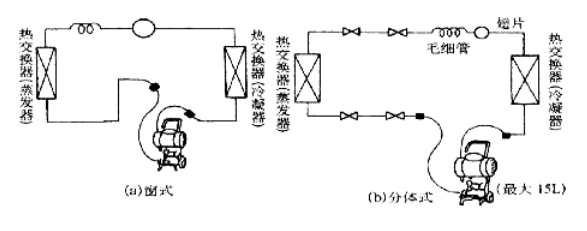

♣ 在恒温恒湿试验箱制冷体系中,修补阀与制冷体系的衔接通常有两种衔接方法。一种是修补阀与铜管衔接后,铜管的另一端与体系中旁通盲管焊接,首要应用于窗式恒温恒湿试验箱;另一种是修补阀与加液软管衔接后,软管的另一端与体系阀门衔接,这种衔接首要用于分体系式恒温恒湿试验箱。
♣ 修补阀与窗式恒温恒湿试验箱体系的衔接:
♣  修补阀与窗式恒温恒湿试验箱体系的衔接,首要是指与恒温恒湿试验箱制冷体系紧缩机邻近的过滤器或贮液器上的旁通盲管衔接在此提示留意的是,旁通盲管与冰箱恒温恒湿试验箱制冷体系紧缩机上的技术管有所不同。
✪ 恒温恒湿试验箱旋转式全封闭
✿ 恒温恒湿试验箱制冷体系紧缩机的外接收头通常只要两个(即排气管和吸气管),旋转式全封闭恒温恒湿试验箱制冷体系紧缩机的机壳内为高压侧(排气端),接毛细管的过滤器旁通盲管为高压,贮液器的旁通盲管则为低压假如没有修补旁通盲管,也可在恒温恒湿试验箱的低压管路上打个孔,焊接一根铜管,用以衔接修补阀。
✿ 修补阀与分体系式恒温恒湿试验箱体系的衔接
✿ 在分体系式恒温恒湿试验箱的室外机组上有一个三通截止阀,即气阀,还有一个二通截止阀,即液阀气阀上有一个旁通孔,经过该孔能够完结抽测空、加制冷剂等修补操作。
✿ 衔接时,将带顶针的软管(或一般加液软管再衔接带顶针的接头)的顶针端衔接到气阀旁通孔上,别的一端衔接到修补阀上即可。
  恒温恒湿细节图
✿ 分体系恒温恒湿试验箱抽测空与加制冷剂操作
✿ 用内六角扳手顺旋封闭三通阀(气阀),并用带修补阀及带顶针的充制冷剂软管敞开旁通孔,再逆旋敞开两通阀,起动本身恒温恒湿试验箱制冷体系紧缩机,使排空按下述次序进行:
✿ 制冷体系内的空气→室外机组侧→两通阀→液管→室内机组侧→气管→三通阀旁通孔→充制冷剂软管→修补阀→充制冷剂软管排出。
✿ 经数十分钟无气体系排出或将软管排气口置于冷冻油中无气泡排出时,将排气口改接在制冷剂钢瓶阀上停机,排空即结束(假如在排空中一向冒气泡不止,则阐明体系还存在走漏,应从头查看毛病因素进行扫除)。
✿ 这时逆旋三通阀置于三通状,敞开制冷剂钢瓶即可充灌制冷剂分体系式恒温恒湿试验箱则由吸气侧(低压)充加制冷剂在停机下倒置钢瓶体系,按分量法一次充灌,也可按压力法(低压)联系调查法边充灌边调查,直至适宜停止表是恒温恒湿试验箱制冷体系高、低压侧正常压力值。

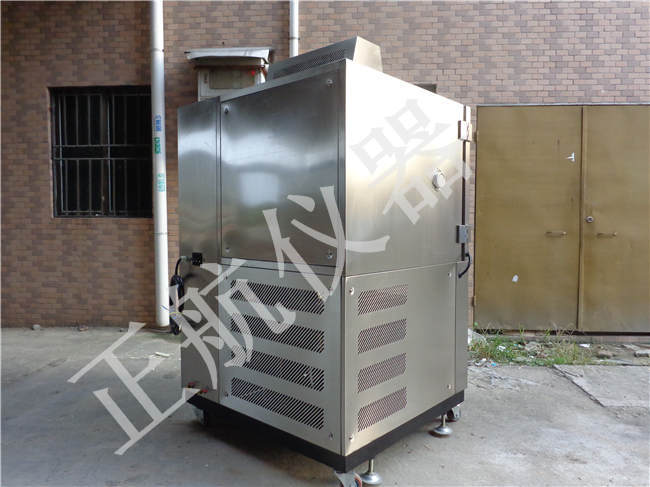

 东莞正航仪器恒温恒湿图
