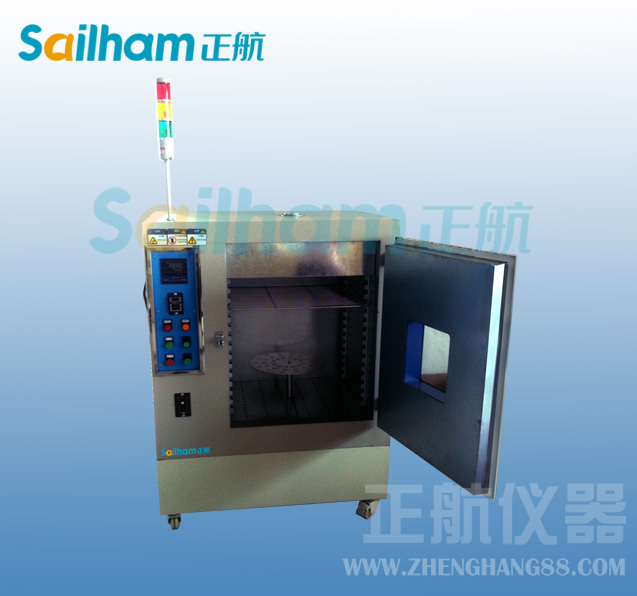

恒温恒湿箱/小型恒温恒湿试验箱传感器和执行元件
恒温恒湿箱/
小型恒温恒湿试验箱键盘和显示屏用来完成人机对话，显示屏显示温度湿度数值，键盘完成温度和湿度的设置工作。控制中心是用来接受传感器信号以及键盘设置信号，即时输出显示信号给显示屏，再就是控制中心根据温度和湿度的要求驱动执行元件K1 或K2 或K3 。
一般来说，只要输入的工作电压正常，控制中心、键盘、显示屏的电器故障极低，对维修人员而言，在这里就不做详细介绍。
下面着重介绍一下传感器和执行元件。温度传感器的种类很多，本设备采用 半导体元件测量温度，其特性具有负温度系数，也就是随温度升高其阻值变小。本设备用了两个温度传感器，一个传感器测量室内空气温度，另一个传感器表面包着纱布，将多余纱布放在一个小水槽里吸水传到传感器上，该传感器测量的是水蒸发时的温度。
恒温恒湿箱/
小型恒温恒湿试验箱相当于我们经常看到的普通温度计，一只测量空气温度，另一只下面包着纱布放在水槽里，测量水蒸发时的温度，通过湿度对照表就可以查到当前空气的湿度值。本设备的控制中心就是根据这一原理来判断室内的湿度是否符合要求的。
